都江堰別墅防雷

---

項目名稱：別墅防雷
工程地點：四川 都江堰
竣工時間：2017年

別墅的防雷保護分為直擊雷保護和感應雷保護。

1、防直擊雷措施

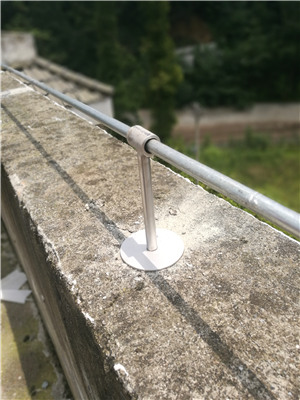

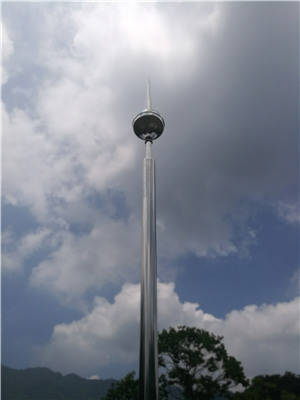

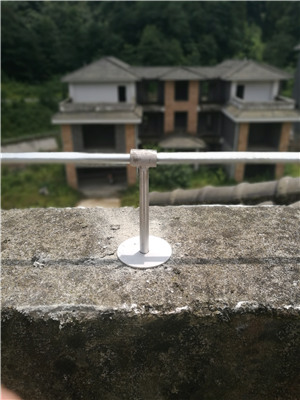

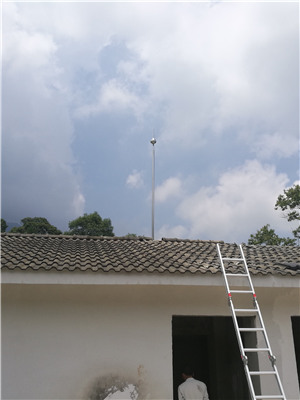

   ①、避雷針、接閃帶：在建筑物樓頂安裝避雷短針和避雷帶綜合的方式進行直接雷擊拉截，為了考慮美觀，避雷帶采取暗敷的方式安裝。采用建筑物柱內主筋從基礎至天面通長焊接作為防雷引下線。

   ②、防雷接地：接地電阻要求小于或等于10Ω(沖擊接地電阻需考慮實地土壤電阻率)。根據該區域的土壤性質，建筑物的接地裝置采取基礎接地裝置外加人工地極的方式設計。人工地極在基礎以下設置，即在工地做好墊土層定好柱位時，在每個外圍柱子旁打入一根角鋼，該角鋼與柱子主筋可靠焊接，并用40*4鍍鋅扁鋼將所有角鋼焊接連通。另在單體別墅基礎兩邊地面±0.00以下30cm處各預留一根40*4鍍鋅扁鋼，用于與左右別墅接地裝置等電位連接，即能實現減小接地電陰亦能消除因為兩地網距離不夠而產生地電位反擊現象。

   ③、等電位連接：在總配電房內敷設一圈40*4鍍鋅扁鋼接地匯流排，并與室外地網等電位連接。



2、防感應雷措施

    ①、對整個別墅區的總電源進行第一級雷電過電壓保護，即在總配電房內裝一級電涌保護器SPD，雷電通流量不小于12KA（8/20us），并與配電房內接地裝置連接。

    ②、對每個單位分電源進行第二級雷電分流，即在配電房內各分電源處安裝一個模塊式電涌保護器SPD，雷電通流量不小于60KA（8/20us），并與配電房內接地裝置連接。

    ③、在每個單體建筑電源進行第三級雷電分流，即在電源入戶處適于安裝位置安裝一個電涌保護器SPD，雷電通流量不小于30KA（8/20us），并與室內接地預埋件連接。

---

---
