機房防雷接地設計綜合防雷方案
關鍵詞：
機房防雷，機房防雷方案，綜合機房防雷方案，機房防雷設計，機房防雷接地
防雷由來
隨著通信技術、計算機網絡技術的飛速發展，計算機和網絡越來越深入人們生活和工作中，同時也預示著數字化、信息化時代的來臨。 這些微電子網絡設備的普遍應用，使得防雷的問題顯得越來越重要。由于微電子設備具有高密度、高速度、低電壓、和低功耗等特性，這就使其對各種諸如雷電過電壓、電力系統操作過電壓、靜電放電、電磁輻射等電磁干擾非常敏感。如果防護措施不力，隨時隨地可能遭受重大損失。值得我們關注的是雷電不僅僅破壞系統設備，更為重要的是使系統的通訊中斷、工作停頓、聲譽受損，其間接損失無法估量。
一般來說，網絡集成系統是由主服務器及中心交換機和各分交換機以及路由器、服務器、相當數量的終端構成。位于主機房?jī)?nèi)的中心交換機通過廣域網路由器與外界聯系，通過光纖與各分交換機連接，分交換機通過集線器與各用戶終端相連。
防雷設計
由于網絡集成系統防寺點多面廣，因此，為了保護建筑物和建筑物內各向電子網絡設備不受雷電損害或使雷擊損害降低到最低程度，應從整體防雷的角度來進行防雷方案的設計。現在都采取綜合防雷，綜合防雷設計方案應包括兩個方面：直擊雷的防護和感應雷的防護，缺少任何一方面都是不完整的，有缺陷的和有潛在危險的。
1、 直擊雷的防護
如果無直擊雷防護，按IEC1312的估算幾乎所有雷電流都流經進出建筑物的導體型線路（電源線、信號線等到），這樣的損害就非常之嚴重，因此做好直接雷擊防護是做感應雷擊防護的前提；直擊雷防護按照國標GB50057《建筑物防雷設計規范》設計和施工，主要使用避雷針、網、線、帶及良好的接地系統，其目的是保護建筑短短的 不受雷擊的破壞，給建筑物內的人或設備提供一個相對安全的環境。
2、 電源系統的防護
統計數據資料表明，微電子網絡系統80%以上的雷害事故都是因?yàn)榕c系統相連的電源線路上感應的雷電沖擊過電壓造成的。因此，做好電源線的防護是整體防雷中不容忽視的一環。
3、 信號系統的防護
盡管在電源和通信線路等外接引入線路上安裝了防雷保護裝置，由于雷擊發生在網絡線（如雙絞線）感應到過電壓，仍然會影響網絡的正常運行，甚至徹底破壞網絡系統。雷擊時產生巨大的瞬變磁場，在1公里范圍內的金屬環路，如網絡金屬連線等都會感應到極強的感應雷擊；另外，當電源線或通信線路傳輸過來雷擊電壓時，或建筑物的地線系統在瀉放雷擊時，所產生強大的瞬變電流，對于網絡傳輸線路來說，所感應的過電壓已經足以一次性破壞網絡。即使不是特別高的過電壓，不能夠一次性破壞設備，但是每一次的過電壓沖擊都加速了網絡設備的老化，影響數據的傳輸和存儲，甚至DOWN機，直至徹底損壞。所以網絡信號線的防雷對于網絡集成系統的整體防雷來說，是非常重要的環節。
4、 等電位連接

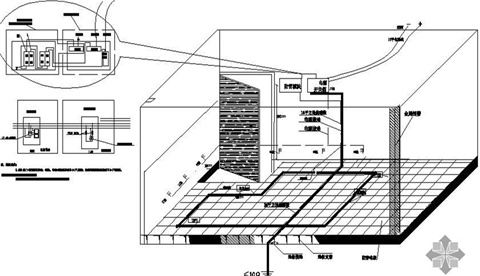

集成網絡系統主干交換機所在的中心機房應設置均壓環，將機房?jī)?nèi)所有金屬物體，包括電纜屏蔽層、金屬管道、金屬門窗、設備外殼以及所有進出大樓的金屬管道等金屬構件進行電氣連接，并接至均壓環上，以均衡電位。
5、 接地
防雷地網的制作，地網是避雷針、避雷帶、避雷器等設施有效發揮作用的保障。
防雷施工
對于網絡集成系統的電源線防護，首先，進入系統總配電房的電源進線，應采用金屬鎧裝電纜敷設，電纜鎧裝層的兩端應良好接地；如果電纜沒有鎧裝層，則就將電纜穿鋼管埋地，鋼管兩端接地，埋地的長度應不小于15米。由總配電房至各大樓的配電箱以及機房樓層配電箱的電力線路，均應采用金屬鎧裝電纜進行敷設。這樣可以大大減少電源線感應過電壓的可能性。
其次，在電源線路上安裝
電源防雷器，是必不可少的防護措施。根據IEC防雷規范中有關防雷分區的要求，將電源系統分為
三級保護。可在系統總配電房的配電變壓器低壓側安裝最大流通容量100KA~150KA的一級電源防雷箱
；在各大樓的總配電箱安裝通流容量為60KA~80KA的二級電源防雷箱；在機房的重要設備（如交換機、服務器、UPS等）的電源進線處安裝最大通流容量40KA的三級電源防雷器；根據情況可在在機房的重要設備UPS電源前安裝單相兩級聯動串聯式電源防雷箱。所有防雷器均應良好接
地。
網絡傳輸線主要使用的是光纖和雙絞線。其中光纖不需要特別的防雷措施，但若室外的鎧狀光纖是架空的，那么需要將光纖的金屬部分接地。而雙絞線屏蔽效果較差，因此感應雷擊的可能性比較大，應將此類信號線敷設在屏蔽線槽中，屏蔽線槽應良好接地；也可穿金屬管敷設，金屬管應全線保持電氣上的連通，并且金屬管兩端應良好接地。
在信號線路上安裝信號防雷器，對防感應雷是一種行之有效的辦法。對于網絡集成系統，可在網絡信號線進入到廣域網路由器之前安裝專用信號防雷器；在系統主干交換機、主服務器以及各分交換機、服務器的信號線入口處分別安裝RJ45接口的信號防雷器。信號防雷器的選型應綜合考慮工作電壓、傳輸速率、接口形式等。所有防雷器均應良好接地。
