110KV輸電線路防雷接地淺談
第一章 雷電是一種常見的自然災害
雷電是一種自然放電現象，放電時會產生較強的電流。據相關資料顯示，全世界每秒鐘有1800多次雷電放電現象，并有600多次閃電，其中有100多次雷擊會襲擊地球。雷電發生時會產生非常高的電壓，大約是1億到10億伏特。一次中等雷暴的功率便可達1000萬瓦，這相當于一座小型核電站的輸出功率，因此做好相應的防雷措施是必然趨勢。
目前，我國電力建設正持續進行，特別是110KV輸電線路的顯著發展的趨勢下，我們也面臨著雷電災害帶來的諸多問題，其中最顯著的就是跳閘的問題，在110KV輸電線路中的跳閘事故有七成是雷擊事故造成的，因此合理有效的防雷設計是非常重要的課題。

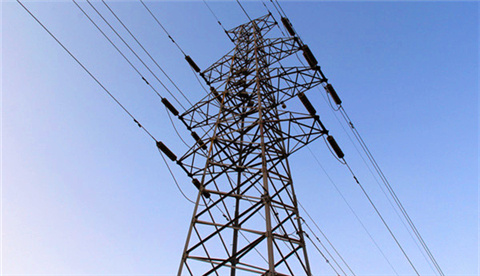

第二章 110KV輸電線路直擊雷災害的作用機理
如果在110KV輸電線路上空出現雷電天氣，天空中的雷雨云就會存在大量的帶電離子，四處游動，在地心引力和電荷承載力的作用下，就會在地面及空氣中形成較大的帶電范圍。當這片雷雨云游動在110KV輸電線路設備上時，由于110KV輸電線路會安裝桿塔裝置，桿塔高度過高的設計會破壞雷雨云形成電場中空氣的絕緣狀態，以此造成雷雨云中的電離子順著110KV線路的桿塔裝置進行放電。
在雷雨云放電的整個過程中，雷雨云中存在的大量電流離子就會通過空氣直接將電流注入在桿塔裝置中， 將桿塔裝置作為電流的承載介質，進行電流波段形式的放電現象，
會將雷雨云中所有的電壓全部注入到110KV線路桿塔裝置絕緣的各個子系統中，桿塔裝置受到這種影響，如果注入
的電壓低于桿塔絕緣子系統設置的電壓，就可以進行調節裝置的保護；如果注入的電壓高于桿塔絕緣子系統設置的電壓，這時的保護裝置就會失效，即閃絡現象，容易造成110KV線路突然跳閘。同時由于雷電中含有較高的電壓，也會導致一些意外事故的發生。
第三章 防雷接地在110KV輸電線路發生雷擊時的作用
輸電線路雷擊閃電是由雷云放電造成的過電壓通過線路桿塔建立放電通道，導致線路絕緣擊穿，這種過電壓也稱為大氣過電壓，大氣過電壓可分為直擊雷過電壓和感應雷過電壓。雷擊主要是通過建立一個放電泄流通道，從而使大地感應電荷中和雷云中的異種電荷，因此雷擊和接地裝置的完好性有直接的關系。高壓輸電線路耐雷水平隨桿塔接地電阻的增加而降低。電壓等級越高，降低桿塔接地電阻的作用將變得更加重要。對土壤電阻率較高地區，應選擇更換接地網形式和置換土壤的方法，達到降阻。在雷擊多發區域，主網線路桿塔接地電阻應保證小于10Ω，山區也應小于15Ω。
|
接地電阻/Ω
|
7
|
15
|
30
|
|
耐雷水平/kV
|
176.7
|
125.4
|
81.2
|
由此可見，降低接地電阻實際上增大了雷電的泄流通道，盡可能把桿塔中的大量電流泄入大地，這樣便可以提高輸電線路的耐雷程度，從而減少跳閘現象。
第四章 桿塔接地措施
目前電力部門采用的的接地材料主要是熱鍍鋅接地體，配合接地模塊和降阻劑使用，往往能達到理想的效果。也有些地方使用新型接地材料，比如銅包鋼接地材料，其中包括銅包鋼絞線，銅包鋼扁鋼，銅包鋼接地棒。使用新型材料的優點是，降阻效果更好，使用壽命更長。這些新型材料將會在電力建設中得到推廣。
在接地施工時，接地裝置要埋深，非耕地要求大干0.6 m，耕地要求大于0.8m。根據現場土質情況，可以在桿塔的周圍做2-4條射線，并根據可開挖面積來確定射線長度，當射線越長，則可采用小成本接地裝置來埋設，當射線長度受限，則需要增加垂直接地體的長度，并采用降阻效果更好的接地裝置。

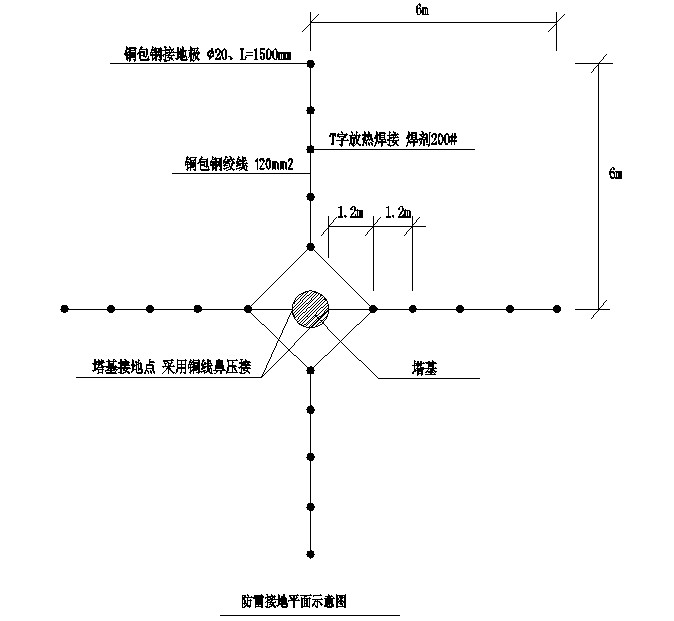

110KV輸電線路桿塔接地示意圖
