攪拌站防雷系統設計

摘要：很多攪拌站建在野外或空曠地帶，應國家政策要求，攪拌站需要完善防雷設施，降低雷擊災害損失。本文介紹了攪拌站的直擊雷防護方法，以及感應雷的防護方法。


一、概述

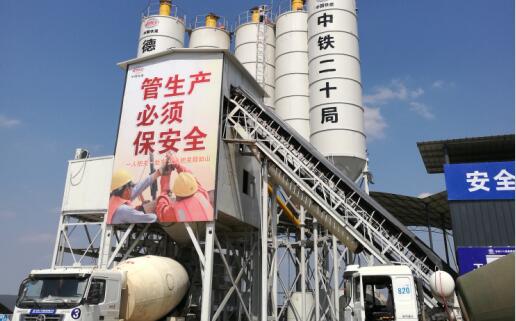

       攪拌站主要用途為拌和混泥土，適用于城市商品預拌混凝土、道橋、水利、機場、港口等大型基礎設施建設工程及混凝土需求量大的場所。攪拌站由配料供給系統；攪拌混合系統；水泥供給系統；自動供水系統；電氣操作系統；運轉控制系統五大部分構成。
通常情況下，攪拌站位于空曠地帶，尤其為道橋、機場、等野外建筑建設的攪拌站，容易遭到雷擊。雷電會通過水泥供給系統（水泥倉）傳導給其余系統，并最終泄入大地。如果防雷措施不得當，雷電在泄流過程中會產生放電現象，對作業工人的安全造成威脅，并產生雷電感應效，影響設備的運轉。因此，為了保護人員的安全及保證生產的順利進行，攪拌站應有充分的防雷保護措施。

二、攪拌站防雷設計
       攪拌站是全金屬結構，其中水泥倉設計高度一般為18米，其遠遠高于攪拌站的其他工作系統，在空曠地帶矗立很容易遭受雷擊，并能把周圍的雷擊吸引過來。鑒于其特殊性，雷電防護應從以下幾部分實施 ：
2.1接閃器選用及安裝方式
攪拌站防直接雷擊的措施主要是在水泥倉頂部安裝接閃器（避雷針）。避雷針設計高度h=5m，安裝于中間的水泥倉并靠近控制室一方。安裝方式如下圖：

          水泥倉接閃器安裝示意圖

       攪拌站屬于一般性工業建筑物，依據防雷分類屬于第三類防雷建筑物，采用滾球法計算避雷針的保護半徑，滾球半徑取值R=60m。接閃器采用LAC-BP/04球形優化避雷針，避雷針高2.5m，支撐桿選用不銹鋼管，L=2.5M。
2.2絕緣處理及引下線設置
       為了使接閃器與水泥倉絕緣，需要在接閃器與支撐桿連接的部位設置絕緣法蘭盤，使雷電不通過水泥倉泄流，這樣能有效保護攪拌站不直接被雷擊中。引下線采用120mm2BVR銅芯線纜，一端與接閃器連接，然后順著水泥倉爬梯將線纜固定在水泥倉上，另一端與地網連接。

注：在實際操作中，接閃器和引下線通常沒有與水泥倉做絕緣處理，這樣做也基本能滿足要求，不過按照規范，做絕緣處理后更能有效保護。

2.3 接地網設置
       接閃器應設置獨立的接地系統，可在水泥倉周圍打入10根接地極，經測試，接地電阻在10歐姆以內視為合格。部分?jǐn)嚢枵疚挥谏狡?，接地極不能打入地下，為節省成本，可將接地線連接至攪拌站基礎內鋼筋。接地電阻依然遵循10歐以內的原則。

2.4防感應雷措施
       為防止感應雷電流沿電源線路侵入控制室，造成設備的損壞，電源部分應采用二級電源防雷措施。第一級電源防雷：在控制室總電源處安裝一套三相電源防雷裝置，作為電源的第一級防雷保護。具體技術參數為：標稱通流容量In=30KA；最大通流容量Imax=60KA；保護水平Up≤2.0KV。
第二級電源防雷：在控制室總電源處安裝一套單相電源防雷裝置，作為電源的第二級防雷保護。具體技術參數為：標稱通流容量In=30KA；最大通流容量Imax=60KA；保護水平Up≤2.0KV。
電源經過避雷器后接地，接地線采用黃綠多股銅芯線，接地電阻≤4Ω。

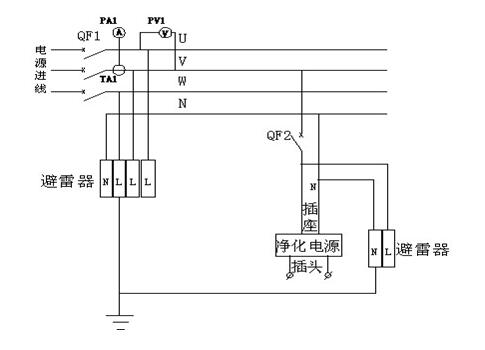

避雷器安裝示意圖如下：



三、設計依據
（1）《建筑物防雷設計規范》GB50057-2010
（2）《建筑工程施工現場供電安全規范》GB50194-2014
（3）《防雷及接地安裝工藝標準》
（4）《配電系統的防雷與接地》


四川藍創中深防雷科技有限公司
2017年5月
